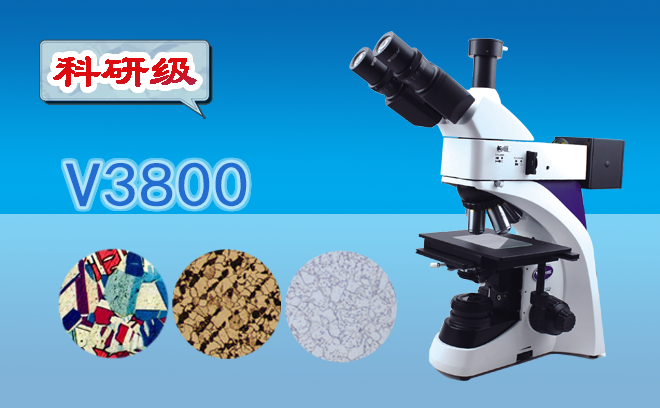

鍍層厚度是影響材料性能的關鍵參數，直接關系到產品的耐腐蝕性、導電性、耐磨性及使用壽命。在精密制造、電子元器件、汽車工業等領域，鍍層厚度的**測量已成為質量控制的核心環節。金相顯微鏡作為一種經典的顯微分析工具，憑借其高分辨率、直觀成像及非破壞性檢測優勢，在鍍層厚度測量中發揮著不可替代的作用。本文將深入探討金相顯微鏡法的技術原理、應用場景及其在工業檢測中的價值。

一、金相顯微鏡法的技術原理

金相顯微鏡通過光學系統放大樣品表面或截面的微觀形貌，結合圖像分析軟件實現鍍層厚度的**測量。其核心步驟包括：

樣品制備：

截面法：通過鑲嵌、研磨、拋光等工藝制備樣品截面，暴露鍍層與基材的界面。

表面法：直接觀察鍍層表面形貌（適用于粗糙度較低的鍍層）。

成像與測量：

利用明場、暗場或微分干涉相差（DIC）成像技術，清晰呈現鍍層與基材的分層結構。

通過標尺校準或軟件自動識別，計算鍍層厚度（通常精度可達0.1μm級）。

數據分析：

結合EDS（能量色散光譜儀）或EBSD（電子背散射衍射）技術，可同步分析鍍層成分與晶體結構。

二、金相顯微鏡在鍍層厚度測量中的應用場景

1. 精密制造與質量控制

汽車工業：測量電鍍鋅層、鎳層厚度，確保零部件的耐鹽霧腐蝕性能。

電子元器件：檢測PCB板鍍金層、化學鎳鈀金（ENEPIG）厚度，保障導電性與焊接可靠性。

航空航天：分析熱障涂層（TBC）厚度，優化渦輪葉片的高溫防護性能。

2. 失效分析與逆向工程

案例：某電子連接器因鍍層過薄導致接觸不良，通過金相顯微鏡發現鍍層厚度僅為設計值的60%，定位了電鍍工藝中的電流密度異常問題。

3. 新材料研發

復合鍍層：研究納米顆粒摻雜鍍層（如Ni-Co/SiC）的厚度均勻性，評估其耐磨性與自潤滑性能。

梯度鍍層：通過截面成像驗證鍍層成分的梯度分布，指導工藝參數優化。

三、金相顯微鏡法的優勢與局限性

優勢

高精度與直觀性：可觀測鍍層與基材的界面結合狀態，避免單純數值測量的片面性。

非破壞性檢測：適用于局部區域或關鍵部件的抽檢。

多技術聯用：結合EDS、EBSD等技術，實現“形貌-成分-結構”一體化分析。

局限性

樣品制備耗時：截面法需切割、鑲嵌、拋光，可能引入制備誤差。

檢測效率較低：單點測量速度慢，不適合大規模在線檢測。

超薄鍍層挑戰：對于厚度<100nm的鍍層，需依賴SEM（掃描電鏡）或AFM（原子力顯微鏡）。

四、技術升級與未來趨勢

自動化與AI賦能：

開發自動聚焦、自動識別鍍層邊界的AI算法，提升檢測效率。

結合機器視覺技術，實現鍍層厚度的快速批量分析。

三維重建技術：

通過序列切片成像與三維重構，分析鍍層內部的孔隙率與裂紋分布。

多技術融合：

金相顯微鏡與X射線熒光光譜儀（XRF）聯用，兼顧宏觀均勻性與微觀精度。

五、結論

金相顯微鏡法以其實用性與可靠性，成為鍍層厚度測量領域的基礎工具。盡管面臨在線檢測效率的挑戰，但其獨特的截面分析能力仍無可替代。隨著自動化技術與AI的融合，金相顯微鏡將在精密制造、新材料研發及質量控制中發揮更深遠的作用。對于企業而言，掌握金相顯微鏡檢測技術，不僅是提升產品競爭力的關鍵，更是邁向工業4.0的必經之路。
