在半導體材料與器件制造領域，外延片的質量直接決定了芯片的性能與良率。作為材料分析的核心工具之一，金相顯微鏡憑借其高精度成像與多維度分析能力，在外延片檢測流程中扮演著不可或缺的角色。本文將從技術原理、應用場景及創新方向三個維度，深入解析金相顯微鏡如何賦能外延片質量管控。

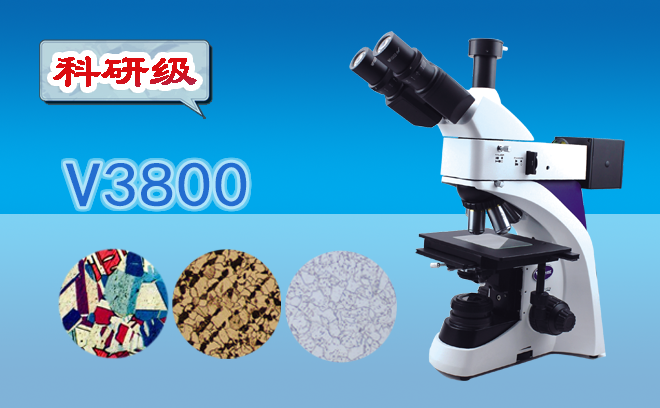

一、金相顯微鏡的技術優勢解析

金相顯微鏡通過光學系統與數字成像技術的結合，可實現對外延片表面及亞表面結構的非破壞性觀察。其核心優勢體現在：

多模式成像能力：支持明場、暗場、偏光、微分干涉（DIC）等多種觀察模式，能夠清晰呈現外延層厚度、晶格排列、表面粗糙度等關鍵參數。

高分辨率與景深優化：配合高數值孔徑物鏡與電動調焦系統，可實現納米級分辨率的層析成像，尤其適用于復雜三維結構的外延片分析。

自動化分析功能：集成圖像處理軟件可自動測量膜層厚度、缺陷尺寸，并通過數據統計生成質量報告，大幅提升檢測效率。

二、外延片檢測中的四大核心應用場景

1. 外延層厚度均勻性檢測

外延片生長過程中，膜層厚度的微小波動可能導致器件性能差異。金相顯微鏡通過截面成像技術，可精確測量不同區域的膜層厚度，并結合多點采樣數據生成厚度分布熱力圖，為工藝參數優化提供數據支撐。

2. 缺陷類型識別與溯源

外延片表面常見的缺陷包括位錯、堆垛層錯、顆粒污染等。金相顯微鏡的偏光模式可清晰區分應力分布異常區域，DIC模式則能突顯表面形貌起伏，幫助工程師快速定位缺陷根源（如前道工藝污染或設備異常）。

3. 界面質量評估

在異質外延結構中，界面粗糙度與混合程度直接影響載流子傳輸效率。金相顯微鏡通過傾斜照明技術，可觀察界面處的原子臺階形貌，量化評估界面陡峭度與擴散寬度。

4. 工藝一致性監控

通過建立標準化檢測流程，金相顯微鏡可對批次外延片進行抽樣檢測，對比不同生產階段的形貌特征變化，為工藝穩定性評估提供可視化依據。

三、技術融合與創新趨勢

隨著半導體工藝節點向3nm及以下推進，金相顯微鏡的技術迭代方向逐漸聚焦于：

超分辨率成像：結合共聚焦激光掃描技術，突破光學衍射極限，實現亞100nm結構的**解析。

AI輔助分析：通過深度學習算法訓練缺陷識別模型，縮短分析周期并降低人為誤差。

多設備聯用：與原子力顯微鏡（AFM）、X射線衍射儀（XRD）等設備形成互補檢測方案，構建外延片全維度質量評價體系。

四、行業應用案例：化合物半導體外延片檢測

在GaN基LED外延片生產中，金相顯微鏡被用于監控量子阱層厚度與In組分分布。某企業通過引入金相顯微鏡自動化檢測系統，將外延片分選效率提升40%，同時將位錯密度相關的不良率降低至0.3%以下，直接推動產品良率突破98%。

從實驗室研發到規模化生產，金相顯微鏡以其實時、**、可量化的檢測能力，成為外延片質量管控的“眼睛”。隨著半導體材料體系的多元化與工藝復雜度的提升，金相顯微鏡的技術創新將持續為行業提供更高效、更智能的解決方案，助力中國半導體產業邁向全球價值鏈G端。
